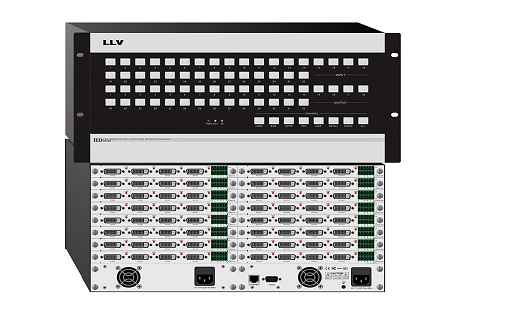

GHD3232高清混合矩阵

(1)插卡式箱体结构:输入卡支持:Video、VGA、YPbPr、DVI、HDMI、SDI、光纤;输出卡支持:HDMI、DVI、VGA、光纤、SDI,卡片式结构,极其容易扩展或更换;
(2) 视频处理能力:完全支持无缝切换;全彩色处理,无任何色彩丢失;支持帧率适配(如输入25帧输出60帧),内建图像缩放引擎,输入缩放到输出的任意分辨率转换。
(3)音频处理能力:DVI、VGA、SDI、色差、Video输入支持模拟音频输入混合;HDMI输入支持模拟音频/数字音频选择混合;混合后的信号经切换后,支持内嵌音频输出(HDMI)、或者视频和音频分离输出(DVI、VGA、SDI等)。
(4)长线驱动能力:输入带有自动均衡,有效减少因为线路传输而导致的确定性抖动(ISI);输入的驱动能力成品线 20 米(24AWG,不带转接头);输入支持接收延迟,有效应对当差分对线不等长时进行时间补偿;输出带有预加重功能,以便长线传输后接收端仍可接收信号;输出的驱动能力成品线 20 米(24AWG,不带转接头);
(5)HDCP 兼容:确保有内容保护的媒体能正常显示,如蓝光 DVD,GAME BOX 等;厂家具有HDCP会员资格。
(6)支持各种输入分辨率:800*600@60,1024*600@600,1024*768@60,1280*720@60,1280*768@60,1280*800@60,1280*960@60;       1280*1024@60,1360*768@60,1366*768@60,1440*900@60,1440*1050@60,1680*1050@60,1920*1080@60,1920*1200@60,          1080Pi@30。
(7)支持远程网络控制矩阵切换、RS232切换、面板切换功能;具有掉电记忆功能和现场记忆功能:带有断电现场保护功能;并可保存和调用18个切换状态;
(8)低功耗设计,无需苛刻的散热条件即可支持7*24小时连续工作;
(9)单路指示灯设计:指示灯具备低亮、闪烁、高亮状态指示;通过指示灯状态即可判定单路输入或者输出具备就绪、无信号、信号连接正常等状态;
(10)紧凑设计:每块板卡为4路,可按需求配置不同格式的输入输出板卡;
(11)发光按键设计:豪华硅胶按键并带有发光指示功能,当前切换信息能直接通过按键背光获得,操作更便捷
(12)支持协议:支持 3D、HDMI 1.4(部分)、HDCP、与及 DVI 1.0 协议。支持高色深,以及高达 3.25Gbps 速率; 支持一路 RJ45 网络口一路 RS-232 通讯接口。
(13)冗余双电源设计:当一个电源模块出现故障后,另一块电源模块立刻接替确保能继续正常工作,且电源带热拔插功能。
(14)工业设计工艺:板卡均采用镀金背板连接器连接,确保连接紧固,并对信号影响最小;板卡插槽均采用工业 PVC 轨道,吸收震动冲击,保护 PCB 不受金属划伤,确保系统可靠性高可靠性检测:板卡和母箱均经过 AOI 光学检测,确保清除所有可能之隐患(可提供设备采购单验证);板卡和母箱均经过 48 小时老化测试(可提供老化测试记录);板卡和母箱均经过安规检测和电磁兼容检测。
(15)矩阵大小:32*32;机箱高度:5U;功率:200VA。
